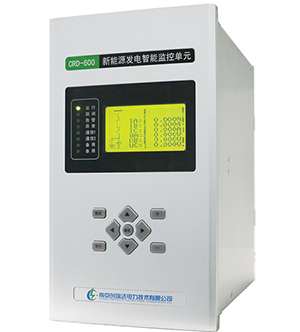

| CRD-600系列新能源發電箱變智能監控單元 |
| |
CRD-600系列新能源發電箱變智能監控單元為風電廠、光伏發電領域的箱變或單元發電系統提供了完整的保護、測控和通信解決方案，無縫接入電站的綜合自動化系統，實現對箱變或單元發電系統的遠程監控與維護，大大提高運行維護的自動化水平，保證設備的穩定高效運行。
|
| 主要特點 |
● 采用32 位DSP+32位MCU的多CPU并行處理系統，速度快、精度高。
● 面向新能源發電特定運行環境的寬溫型設計（-40～75℃），具備抗強風沙、強雷電等惡劣運行環境的能力。
● 內置通信管理與光纖環網交換模塊，提供面向包括逆變器、智能匯流箱在內的光伏發電單元的一體化通信解決方案，集成度高、體積小、投資少。
● 裝置可提供2路光纖接口、4路以太網接口、12路RS485通信接口，支持IEC60870-5-104、網絡103、IEC61850、MODBUS-RTU和MODBUS-TCP等多種通信規約，支持直接接入國內主流的電站監控系統。
● 支持1000M光纖接口，提供大容量數據傳輸通道，可實現發電廠區的遠距離組網通信，提供無線通信和WIFI接口，支持?jǐn)?shù)字?jǐn)z像頭、IP電話等智能設備接入，抗干擾能力強，通信可靠性高。
● 大容量、配置靈活的測控功能，支持60路開關量輸入、8路開關量輸出、6路直流量輸入和3組功率點的18路電流電壓測量，可滿足光伏發電與風電箱變的不同應用。
● 一體式中文人機接口，信息詳細直觀，方便調試，另可選配移動式手持調試接口，大屏幕彩色觸摸屏，即插即用。 |
|
| CRD-600AS光伏箱變智能監控裝置 |
應用范圍
CRD-600AS光伏箱變智能監控裝置應用于大型地面光伏電站，綜自系統在每個發電子系統現場配置了光纖通信柜，裝置具備光伏升壓箱變的保護、測控和通信功能，通過RS485或以太網接口接入綜自系統的通信柜，從而實現與電站監控系統的通信。
保護功能
● 復壓閉鎖三段式電流保護
● 零序過流保護
● 負序過流保護
● 過電壓
● 低電壓
● 零序過壓保護
● 非電量（重瓦斯、輕瓦斯、超高溫、高溫、油位低、壓力釋放）
● PT斷線告警
● 接地告警
測控功能
● 30路開關量輸入
● 6路開關量輸出
● 6路pt100/4-20mA直流量輸入
● 12路電流電壓測量
● 電能計量
通信功能
● 2路RS485
● 1路10/100M以太網 |
|
| CRD-600AM光伏發電單元智能監控裝置 |
應用范圍
CRD-600AM光伏發電單元智能監控裝置應用于大型地面光伏電站，裝置集保護測控、通信管理、光纖環網和WIFI功能于一體，省掉綜自系統的現場通信柜，滿足MW級發電單元內逆變器、智能匯流箱、數字?jǐn)z像頭等各種智能設備接入，提供1000M級大容量數據傳輸通道，可大幅降低電站的建造成本，成為光伏電站實現全面智能化和無人值守的首選設備。
保護功能
● 復壓閉鎖三段式電流保護
● 零序過流保護
● 負序過流保護
● 過電壓
● 低電壓
● 零序過壓保護
● 非電量（重瓦斯、輕瓦斯、超高溫、高溫、油位低、壓力釋放）
● PT斷線告警
● 接地告警
測控功能
● 30路開關量輸入
● 6路開關量輸出
● 6路pt100/4-20mA直流量輸入
● 12路電流電壓測量
● 電能計量
通信功能
● 8路RS485
● 3路10/100M以太網
● 2路100M光纖以太網
選配功能
● 60路開關量輸入
● 8路開關量輸出
● 18路電流電壓測量
● 12路RS485
● 2路1000M光纖以太網
● 雙電源供電
● Zigbee無線通信
● WIFI通信接口 |
|
| CRD-600AW風電箱變智能監控裝置 |
應用范圍
CRD-600AW風電箱變智能監控裝置應用于風力發電廠，裝置具備升壓箱變的保護、測控和通信功能，既可為電站提供單獨的箱變監控系統，也可無縫接入升壓站的綜自系統，裝置內置光纖環網接口，可單獨組建光纖環網，也可通過風機的環網交換機實現組網，從而實現風電場的遠距離通信。
保護功能
● 復壓閉鎖三段式電流保護
● 零序過流保護
● 負序過流保護
● 過電壓
● 低電壓
● 零序過壓保護
● 非電量（重瓦斯、輕瓦斯、超高溫、高溫、油位低、壓力釋放）
● PT斷線告警
● 接地告警
測控功能
● 30路開關量輸入
● 6路開關量輸出
● 6路pt100/4-20mA直流量輸入
● 12路電流電壓測量
● 電能計量
通信功能
● 2路RS485
● 1路10/100M以太網
● 2路100M光纖以太網
選配功能
● 真空斷路器操作回路 | | |
|
 |
|
